ماژول ام پی تری پلیر بلوتوثی MP3 Player مدل 747D

نوع ماژول : MP3 پلیر ، ام پی تری پلیر بلوتوث دار

مدل : 747D

کیفیت : درجه 1

 دارای ریموت کنترل + باتری

 ولتاژ ورودی: 12 ولت

 پشتیبانی : پورت USB  ،MICRO USB ،AUX بلوتوث  ،FM

 نمایشگر تنظیمات و اعداد

حتما از یک ماژول تقویت صدا مانند pam8403 یا هر ماژول دیگر امپلی  در آن استفاده کنید.

رنگ کاراکتر ها قرمز ، با رقص نور

ابعاد: 10.5 × 2.5 × 2.5 سانتیمتر

همانطور که می دانید دستگاههای صوتی به جا مانده از سالهای قدیم ، فاقد سیستم پخش صوتی از روی کارت حافظه و یا فلش مموری هستند در صورتی که دارای قدرت صوتی مناسبی می باشند . شما می توانید با کمک این ماژول به آسانی دستگاه قدیمی صوتی را به یک پخش کننده جدید و به روز تبدیل کنید یا جهت درست کردن اسپیکر از آن استفاده کنید . دستگاه دارای ریموت کنترل بوده و همچنین قابلیت پشتیبانی از بلوتوث را دارا میباشد. تمامی اتصالات الکتریکی به راحتی با سیم هایی که همراه دستگاه است قابل اتصال است .

تغذیه ماژول 12 ولت است یعنی برای راه اندازی ماژول می توان از یک آداپتور 12 ولت استفاده کرد.

هنگامی که داخل ماژول حافظه داخلی یا درایو فلش usb وجود نداشته باشد به صورت پیش فرض روی ورودی حالت صوتی قرار میگیرد و صفحه نمایش LINE را نمایش میدهد.

دکمه mode را از روی پنل یا ریموت فشار دهید تا به حالت blue رود سپس میتوان با بلوتوث به آن متصل شد و با زدن دکمه mode بار دیگر به حالت FM میرود و دکمه play را فشار دهید و نگه دارید تا کانال یابی را به صورت خودکار انجام دهد.

ورودی های ماژول ام پی تری پلیر بلوتوثی (MP3):

دارای 5 ورودی هست که سه عدد آن فیزیکی که شامل ورودی AUX ،USB ، MICROUSB و دو ورودی طریق امواج که بلوتوث متصل به تلفن همراه و امواح رادیویی FM

علاوه بر وردوی AUX از روی برد پشت سوکت USB میتوانید از سه پین مشخص شده در صورت تمایل خروجی AUX بگیرید.

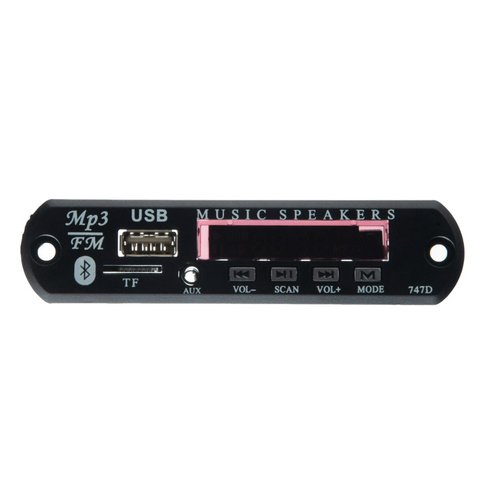

صفحه نمایش:

ماژول بلوتوثی ام پی تری پلیر دارای یک صفحه نمایشگر کوچک است که روی آن میتوان مد کاری ،مقدار صدا،شماره آهنگ و اعداد امواج رادیو را مشاهده کنید.

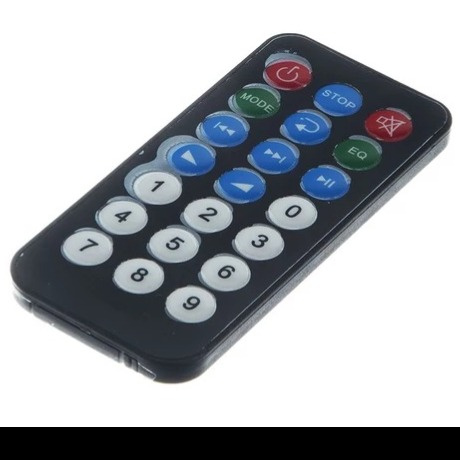

ریموت کنترل:

علاوه بر خود ماژول ام پی تری بلوتوثی یک عدد ریموت کنترل هم وجود دارد که بتوان از راه دور تنظیمات را به راحتی انجام داد علاوه بر آن روی خو ماژول نیز دکمه های تنظیمات نیز وجود دارد.

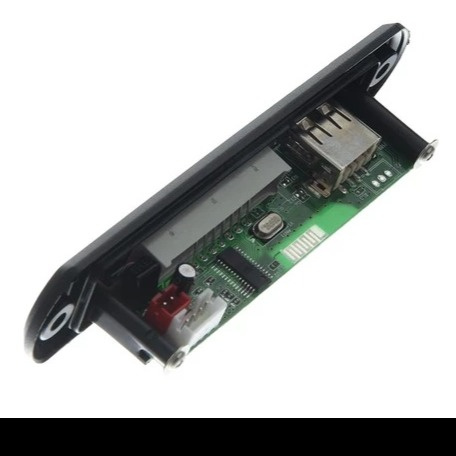

برای راه اندازی ماژول usb پلیر بلوتوثی کافیست سیم دو رشته همراه محصول را داخل سوکت قرمز رنگ کرده و به برق 5 یا 12 ولت وصل کنید موقع اتصال برق به ماژول نحوه اتصال منفی به قسمت GND و مثبت را حتما توجه داشته باشید و اشتباهی متصل نکنید که باعث آسیب به ماژول و سوختن میشود.

و یک عدد سوکت سه پایه سفید وجود دارد که کابل سه رشته همراه محصول را به آن وصل کنید و پشت سوکت یا پشت برد ، خروجی راست ،چپ ، GND و آنتن را مشخص کرده سیم های آن را پیدا کرده و به آمپلی وصل کنید به نکته زیر حتما توجه کنید که :

ماژول به طور مستقیم خروجی بلندگو ندارد یعنی قبل از اتصال به بلندگو باید به یک تقویت کننده ( امپلی فایر ) متصل شود . وحتی آن را به امپلی سیستم خودرو خود وصل کنید سپس به بلندگو به طور مستقیم به هیچ وجه متصل نکنید که می سوزد. اگر در این زمینه مهارت ندارید آن را به یک متخصص سیستم های صوتی بدهید تا برای شما به راحتی نصب کند.

این ماژول ام پی تر پلیر از نوع رو پنلی بوده و فاقد باکس کامل می باشد و کاملا منطبق با عکس محصول میباشد.از ماژول ام پی تری پلیر بلوتوث دار نیز میتوان برای سیستم هایی که بلوتوثی نیستد و تمایل به بلوتوث کردن سیستم خود دارند نیز استفاده کنند.

خرید ماژول ام پی تری پلیر بلوتوثی :

ما سعی کرده ایم این ماژول پرطرفدار را با قیمتی عالی و کیفیتی مناسب برای شما فراهم آوریم تا به راحتی بتوانید آن را تهیه و از آن استفاده کنید.

پیشهاد میشود از یک ماژول امپلی فایر مانند pam8403 ،  TDA2030 در آن استفاده کنید.که ورودی های ماژول MP3 به امپلی فایر pam8403 بزنید و از این ماژول به بلندگو متصل کنید.و همچنین از ماژول امپلی فایر پنج وصل سیم کشی کنید به مازول اصلی و از آن دو سیم بگیرید و به برق 5 ولت نصب کنید که راندمان بهتری داشته باشد.

ممکن است گاهی اوقات شما ماژول را روشن کنید و بعد از چند ثانیه مجدد خاموش شود این میتواند بدلیل تغذیه باشد و ولتاژ 5 ولت ایده ال نمیباشد و از ولتاژ 7 الی 12 ولت استفاده نمایید.
