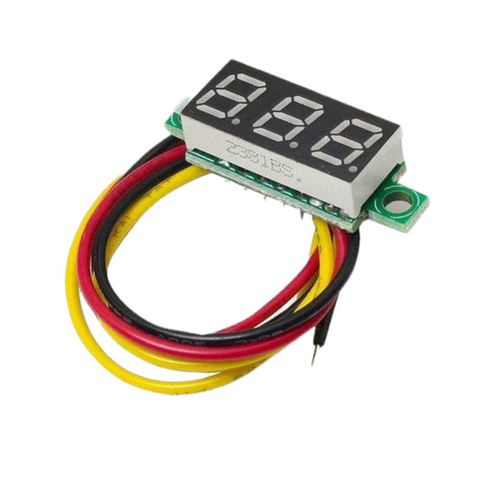

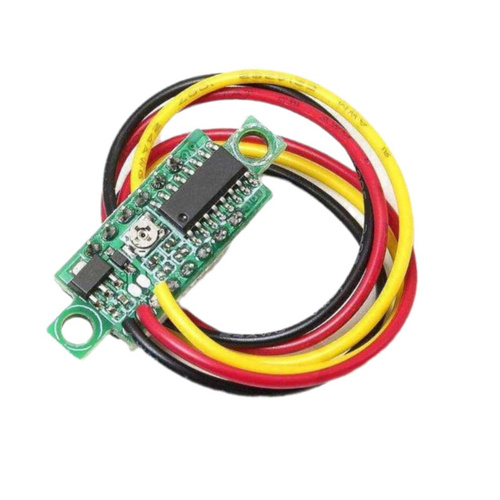

ماژول ولت متر DC مدل AN-V100

ماژول ولت متر دیجیتال 0 تا 30 ولت، برای اندازه گیری و نمایش ولتاژ DC مورد استفاده قرار می‌گیرد. این ولتمتر 0.28 اینچی، دارای ولتاژ با دامنه 0-30 ولت DC و نمایشگر سون سگمنت زرد رنگ با سایز 0.28 اینچ می باشد. به طور مستقیم و بدون تنظیم ولتاژ با ولتاژهای 5، 9، 12 و 24 ولت و دیگر مدارات کار می‌کند. این ولت‌متر مجهز به سه سیم است که در ماشین، باتری ماشین و موتور به راحتی استفاده می شود همچنین در زمان اتصال معکوس نمی‌سوزد. توجه داشته باشید که حداکثر ولتاژ ورودی دو سیم نباید از 30 ولت فراتر رود، در غیر این صورت خطر سوختن آن وجود دارد.

کاربردهای ماژول ولت متر دیجیتال :

موتور

ماشین

رباتیک

تابلو برق

مشخصات فنی ماژول ولت متر دیجیتال

ولتاژ کاری دو سیمه: 4-40 ولت DC

ولتاژ قابل اندازه گیری دو سیمه: 4-40 ولت DC

ولتاژ کاری سه سیمه: 4-40 ولت DC

ولتاژ قابل اندازه گیری سه سیمه: 0-100 ولت DC

جریان کاری: کمتر از 20 میلی آمپر

اندازه: 30×11.7×9.2 میلی متر

وزن خالص: 5.1 گرم

وزن: 5.7 گرم

دمای کاری: 10- تا 65+ سانتی گراد

فشار کاری: 80-106 کیلو پاسکال

رطوبت کاری: 10-80 %

به دو طریق می‌توان این ولت متر ها را راه‌اندازی کرد:

1.سیم قرمز و زرد را به هم وصل کرده و به سر مثبت نقطه بار و سیم مشکی را به سر منفی آن متصل می‌کنیم

بدین صورت قادریم ولتاژ های بالاتر از 3.3 را اندازه‌گیری کنیم.

2. حال اگر قرمز را جدا به یک منبع تغذیه مستقل وصل کنیم، از طریق سیم زرد قادریم ولتاژهای بالای 0 ولت را اندازه گیری کنیم.

در این حالت سیم مشکی به زمین منبع تغذیه وزمین بار مورد نظر بایستی متصل باشد.
