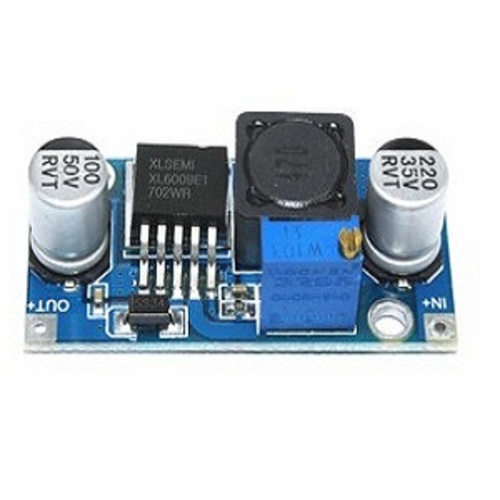

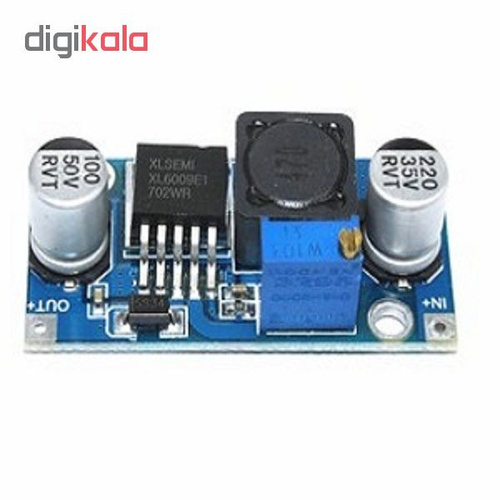

ماژول مبدل افزاینده مدل DC-DC XL6009.LM2577

ماژول XL6009-LM2577 مبدل افزاینده DC-DC با معماری BOOST و ابعاد کوچک از 3 الی 32 ولت به 5 الی 35 ولت ماکزیمم 2.5 آمپر تبدیل میکند.

اکثر سیستم‌های الکترونیکی تحمل تغییرات ولتاژ بیش از 1 درصد را نداشته و برای حذف تغییرات اضافی از مدارهای تنظیم کننده ولتاژ (Voltage regulator) استفاده می‌نمایند.

نکته: در صورتی که ولتاژ خروجی با ولتاژ ورودی برابر است و تغییر نمی‌کند، مولتی ترن را آن قدر بچرخانید تا ولتاژ خروجی تغییر کند.

نکته: با چرخش پادساعتگرد پتانسیومتر، ولتاژ افزایش و با چرخش ساعتگرد آن، ولتاژ خروجی کاهش می‌یابد.

کاربردهای ماژول ماژول XL6009-LM2577 مبدل افزاینده DC-DC:

تثبیت ولتاژ

انواع سیستم های الکترونیکی

مشخصات فنی ماژول XL6009-LM2577 مبدل افزاینده DC-DC :

مدل : XL6009 boost module

تنظیم بار : ±0.5%

تنظیم ولتاژ : ±0.5%

ولتاژ ورودی :3 – 32 ولت

ماکزیمم جریان ورودی : 4A

ولتاژ خروجی : 5 تا 35 ولت

ماکزیمم جریان خروجی : 4A

جریان بی باری در ولتاژ ورودی 5 ولت و خروجی 8 ولت: 18 میلی‌آمپر

فرکانس سوئیچینگ : 150KHz

دمای کاری: 40- تا 85+ سانتی‌گراد

ابعاد : 43mm * 21mm * 12mm

بازده تبدیل : 92% (Max.)

به کمک ماژول XL6009 می توان ولتاژ خروجی را افزایش داد. اما باید در نظر داشت که با کاهش ولتاژ ورودی و نزدیک شدن آن به حداقل میزان ورودی، به عنوان مثال در حوالی 3.3 ولت، خروجی ولتاژ این ماژول افزاینده ولتاژ ممکن است پایدار باقی نماند. به عنوان مثال، با اعمال ولتاژ 5 به ورودی، می توانید خروجی را بر روی 12 تنظیم کنید. اما با کاهش این مقدار به اندازه 3.3، ولتاژ خروجی از حالت پایدار خارج شده و ولتاژهایی بیش از 12، به عنوان مثال 20 و یا حتی 30 دریافت خواهید کرد.
