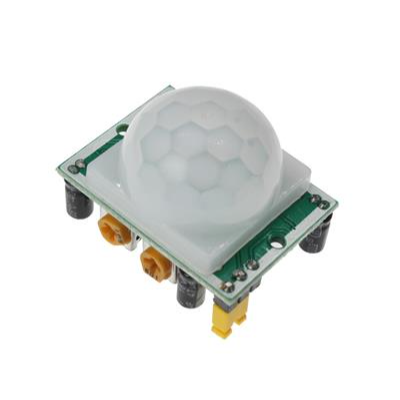

اژول تشخیص حرکت PIR مدل HC-SR501

زمان انتظار برای تشخیص حرکت در این ماژول بین 0.3 تا 18 ثانیه قابل تنظیم می باشد .همچنین راه اندازی اولیه و کالیبره شدن این سنسور چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد. خروجی این سنسور تشخیص حرکت می تواند مستقیما به یکی از پین های دیجیتال میکروکنترلر شما متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور مقدار این پین یک می گردد. دو پتانسیومتر موجود بر روی برد این امکان را به شما می دهد تا بتوانید حساسیت و زمان انتظار برای ایجاد تاخیر پس از تشخیص یک حرکت را تنظیم نماییید که شما چک کنید و به ما خبر بدهید. با حرکت جسم (البته جسم گرم) خروجی یک می شود و بعد گذشت بازه زمانی , خروجی صفر می شود. اما بمحض صفر شدن اگر جسم دوباره حرکت کند خروجی یک نمی شود و نیاز است 6 ثانیه گذشته باشد تا خروجی یک شود. یعنی پاسخ خروجی به حرکت دوم آنی نیست و حالت صفر نیاز به گذشت 6 ثانیه زمان دارد. - بازه یک بودن خروجی نیز با تغییر پتانسیومتر آن , از 3 ثانیه تا 9 دقیقه است.

مشخصات ماژول تشخیص حرکت PIR مدل HC-SR501

ماژول تشخیص حرکت PIR مدل HC-SR501 از خانواده ماژول سنسور فاصله (رادار) می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

• برند Non-Brand
• پکیج Module
• حداقل ولتاژ کاری 5 ولت
• نوع PIR Sensor
• حداقل دمای عملیاتی -15 درجه سانتیگراد
• حداکثر دمای عملیاتی +70 درجه سانتیگراد
• جریان تامین 50 میکرو آمپر
• حداقل فاصله سنجی 7 متر
• حداکثر ولتاژ کاری 20 ولت
